nForce 2 zdetronizowany? Przegląd chipsetu KT400A VIA
| |||||||||

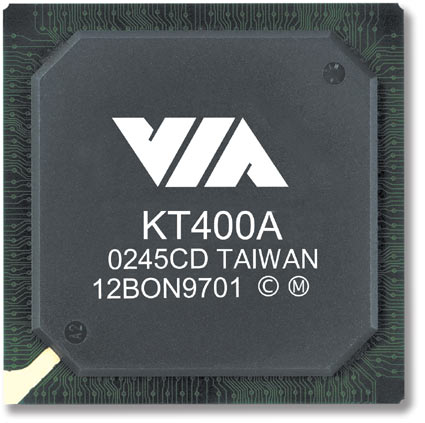

VIA wypuściła nowy chipset Athlona. Nie jest to jednak srebrny pocisk, mogąca zdjąć Pentium 4 i jego nowiutki chipset i875. Żadnego dwukanałowego interfejsu pamięci, żadnych szybszych zegarów FSB. VIA twierdzi, iż udało jej się osiągnąć wydajność dwóch kanałów przy pomocy tylko jednego modułu. Przyjrzyjmy się faktom.
KT400 jest dość konwencjonalnym chipsetem. Z jednej strony nosi nazwę sugerującą związek z pamięcią DDR400. Ponieważ jednak standard DDR400 nie został zaaprobowany przez JEDEC w tamtym czasie, VIA zdecydowała się wycofać oficjalną obsługę ten pamięci. Chipset jednakże jest w stanie taktować pamięć zegarem 400 MHz (200 MHz w trybie podwójnej przepływności).
Z drugiej strony, tak ukochana wysokowydajna pamięć DDR400 nie była w stanie ujawnić żadnych przyrostów wydajności. Sytuacja była w rzeczywistości jeszcze gorsza: większość benchmarków wykonywanych z tą pamięcią kończyła wolniej od DDR333.
Nawet szybsze moduły DIMM (opóźnienie CAS 2) nie były w stanie zaradzić deficytowi wydajności. Dotyczy to również chipsetu nForce 2 nVIDII, jednak polega on na dwukanałowym interfejsie.
Teraz VIA stara się dokonać ni mniej, ni więcej tylko przejścia z DDR333 do DDR400. Wpisuje się w tradycję VIA - chipsety w wersjach "A" pracują lepiej, a więc KT400A powinien być w stanie zaoferować lepszą wydajność od KT400. Innymi słowy - oczekujemy lepszej wydajności - każdy inny wynik będzie rozczarowaniem. No więc jak to będzie, czy chipset ten będzie wystarczająco szybki by pokonał nForce 2?
DALEJ: KT400A w szczegółach
